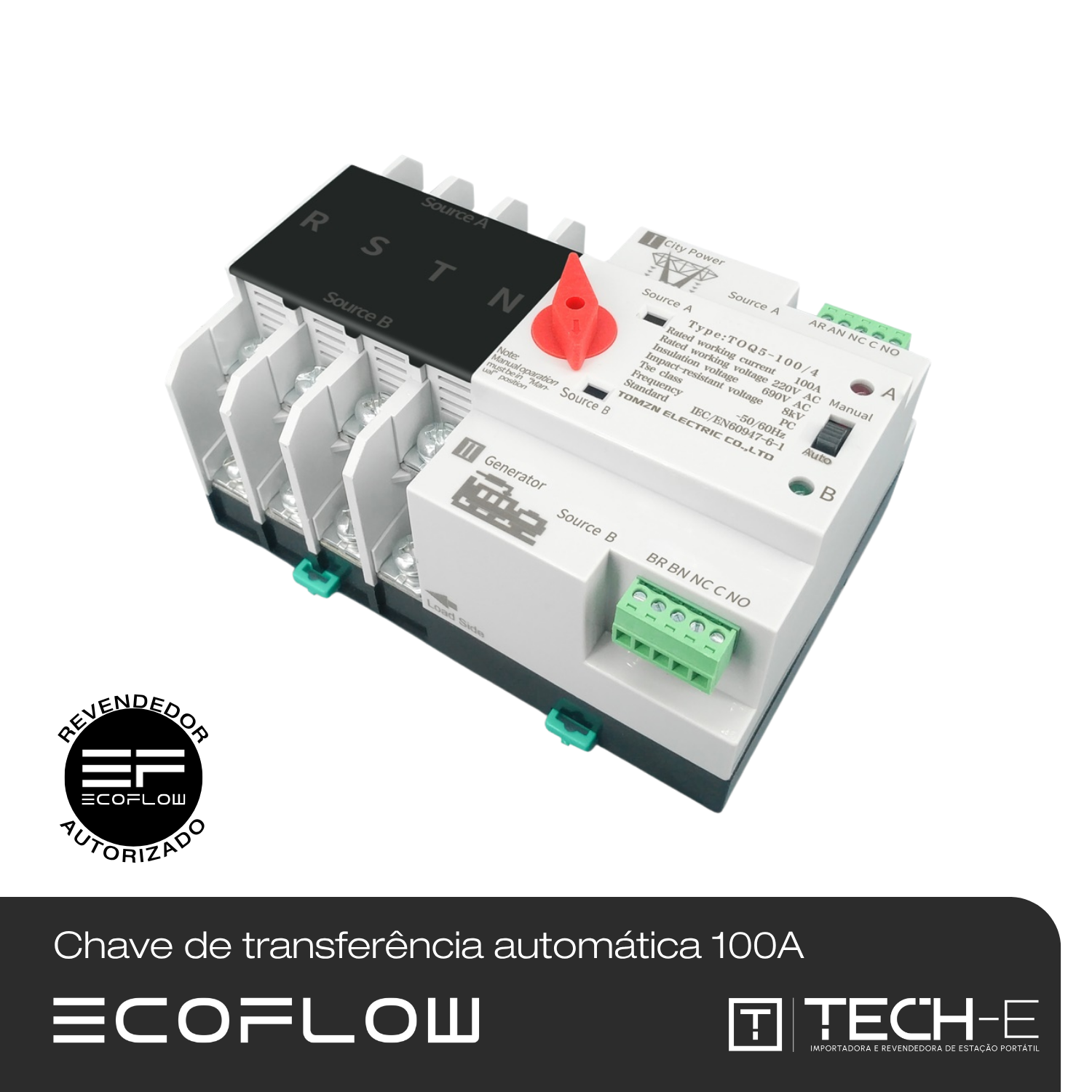

Chave de transferência automática TRIFÁSICA 100A

Para que serve?

Comuta automaticamente entre rede principal e bateria (OFF-GRID), eólico ou gerador a Diesel.

Características:

Fácil instalação e operação

Sistema de transferência ultra-rápida

Fixação em trilho DIN 35mm (caixa de disjuntores padrão)

Seletor indicativo de onde está vindo a energia

Comutação automática e manual

Especificações técnicas:

Tensão de operação: 110V ou 220V

Quantidade de polos: 2 polos (1 fase e um neutro)

Frequência: 50-60Hz

Carga máxima: 100A

Tempo de transferência: 8ms

Vida útil estimada: 50000 acionamentos

ATSE Class: PC

Temperatura de operação: -5 ~ + 40 ° C

Ruptura do circuito: Uimp 8kV

Tamanho: 10,4cm X 7,75cm X 14,1cm (largura, altura, profundidade)

Instruções:

O interruptor não pode ligar ou desligar o gerador diretamente

Com a chave na posição “Auto”, o aparelho vai alternar entre energia normal ou energia de reserva automaticamente.

Se faltar energia no principal vai mudar automaticamente para o “Backup” e assim que voltar a energia principal, o seletor volta sozinho.

Na opção “Manual” você vai poder trocar a fonte de energia manualmente.

Modo de ligação:

(Source A – City Power)

R – Entrada Fase  Rede Normal

N – Entrada Neutro Rede Normal

(Source B – Generator)

R – Entrada Fase  Rede Reserva

N – Entrada Neutro Rede Reserva

(LOAD SIDE)

R – Saída Fase

N – Saída Neutro

Os conectores verdes são apenas um indicador de qual rede está sendo utilizada, normal ou reserva.

O que será enviado:

1 X Chave de transferência de energia Monofásica 100A
